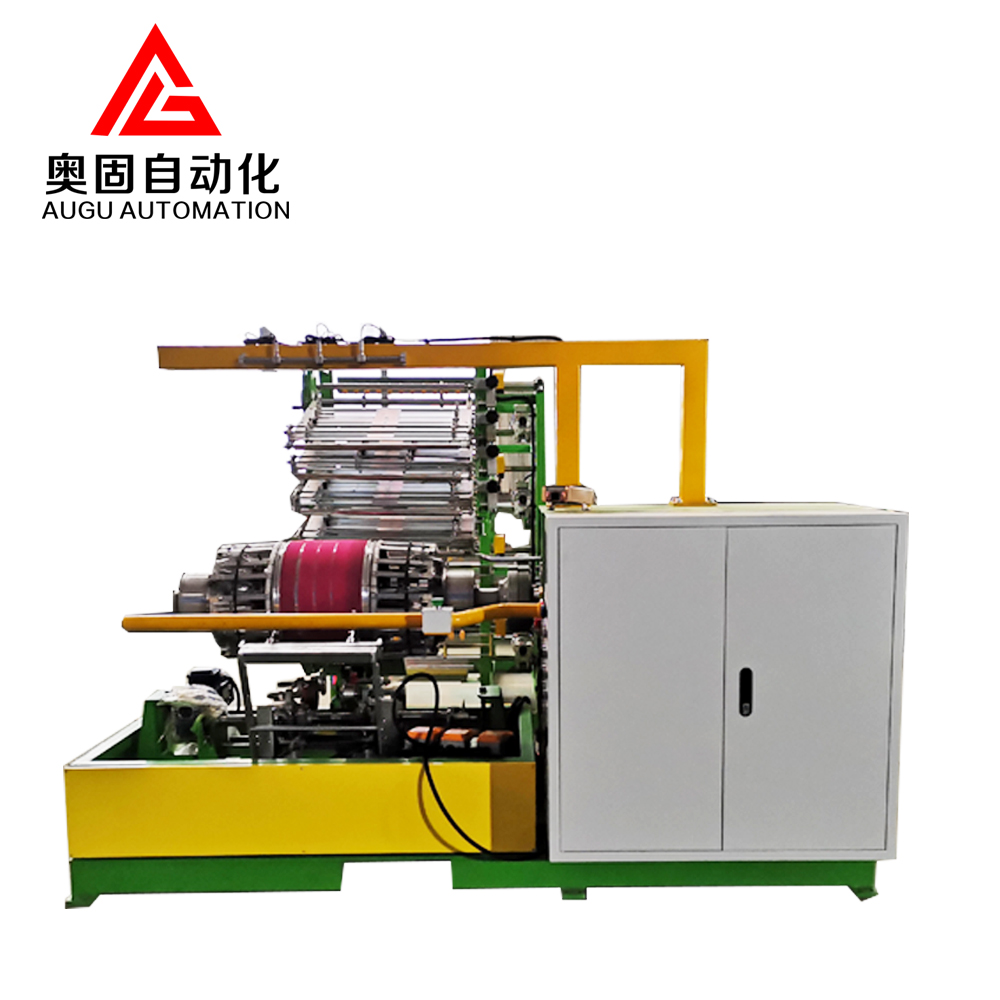

กระบวนการทำงานของสายหล่อเย็นลูกกลิ้งฟิล์ม

ที่สายระบายความร้อนลูกกลิ้งฟิล์มเป็นอุปกรณ์อัตโนมัติที่ใช้จัดการกับฟิล์มร้อนในกระบวนการผลิตผลิตภัณฑ์ยาง กระบวนการทำงานประกอบด้วยขั้นตอนหลายขั้นตอนติดต่อกันเพื่อให้แน่ใจว่าฟิล์มได้รับการทำให้เย็นลง แห้ง และผ่านกระบวนการอย่างเหมาะสม นี่คือคำอธิบายโดยละเอียดเกี่ยวกับกระบวนการทำงานของอุปกรณ์นี้:

1. การรับและการลำเลียงฟิล์ม: หลังจากกดฟิล์มออกจากเครื่องกดแท็บเล็ตแล้ว อุปกรณ์รับและลำเลียงของสายทำความเย็นจะได้รับฟิล์มนั้น และเคลื่อนย้ายไปยังกระบวนการต่อไปได้อย่างราบรื่น อุปกรณ์นี้มักจะมีสายพานแบบปรับได้และลูกกลิ้งแบบตายตัวเพื่อให้มั่นใจถึงความเสถียรของฟิล์มระหว่างการขนส่ง

2. รอยพิมพ์และข้อต่อฟิล์ม: ในระหว่างขั้นตอนการขนส่ง ฟิล์มจะถูกพิมพ์ด้วยอุปกรณ์เพื่อระบุข้อมูลของฟิล์ม เช่น ตัวอักษรและตัวเลข นอกจากนี้ อุปกรณ์ยังสามารถตัดฟิล์มเป็นแถบตามความกว้างที่ต้องการเพื่อรองรับกระบวนการในภายหลัง

3. การเคลือบสารปล่อยและการทำความเย็นเบื้องต้น: จากนั้นฟิล์มจะเข้าสู่อุปกรณ์กวนความเย็น โดยที่ฟิล์มจะถูกแช่และเคลือบด้วยสารปล่อยเพื่อความเย็นเบื้องต้น อุปกรณ์นี้มีฟังก์ชันควบคุมอุณหภูมิเพื่อให้แน่ใจว่าสารปล่อยอุณหภูมิเหมาะสมและป้องกันไม่ให้ฟิล์มเกาะติด

4. การยกฟิล์ม: ฟิล์มจะถูกยกขึ้นให้สูงด้วยอุปกรณ์จับยึดและยกเพื่อเตรียมสำหรับกระบวนการทำความเย็นและการลำเลียงในภายหลัง กระบวนการนี้ใช้สายพานยางทนความร้อนเพื่อให้แน่ใจว่าการเคลื่อนย้ายฟิล์มมีความเสถียรภายใต้สภาวะที่มีอุณหภูมิสูง

5. การลำเลียงความเย็น: ในอุปกรณ์ลำเลียงความเย็นแบบแขวนด้วยกาว ฟิล์มจะถูกระบายความร้อนเพิ่มเติมและลำเลียงผ่านระบบลำเลียงแบบแขวนในกล่องทำความเย็นแบบปิดเพื่อให้ได้ความเย็นที่สม่ำเสมอ

6. การจัดวางและการซ้อนฟิล์ม: ฟิล์มเย็นจะถูกส่งไปยังอุปกรณ์จัดวางผ่านอุปกรณ์สายพานลำเลียงด้านล่าง และแอมพลิจูดของการซ้อนและการแกว่งจะถูกปรับโดยอัตโนมัติเพื่อเตรียมพร้อมสำหรับกระบวนการตัดและการซ้อนที่ตามมา

7. การตัด ซ้อน และชั่งน้ำหนักฟิล์ม: ในอุปกรณ์ยกซ้อน ฟิล์มจะถูกกดอย่างสมมาตรและซ้อนกันอย่างเรียบร้อย อุปกรณ์นี้ยังมาพร้อมกับระบบชั่งน้ำหนักที่จะตัดฟิล์มโดยอัตโนมัติตามน้ำหนักและพิมพ์ข้อมูลการผลิต

8. ระบบควบคุมนิวเมติกและไฟฟ้า: ส่วนประกอบนิวแมติกและการควบคุมไฟฟ้าเป็นส่วนประกอบสำคัญของสายทำความเย็นฟิล์ม ระบบนิวแมติกมีหน้าที่รับผิดชอบในการดำเนินการทางกลต่างๆ ในขณะที่การควบคุมไฟฟ้าทำได้ผ่านระบบ PLC เช่น Siemens S7-300 series เพื่อให้มั่นใจในการควบคุมอัตโนมัติของท่อทำความเย็นทั้งหมด

9. ระบบระบายอากาศและทำความเย็น: เพื่อให้มั่นใจถึงผลการทำความเย็นของฟิล์ม ระบบระบายอากาศและทำความเย็นจะใช้การจ่ายอากาศแบบท่อส่วนกลาง ด้วยการควบคุมปริมาณอากาศเข้าของแต่ละชิ้นส่วน ช่วยให้มั่นใจได้ถึงการควบคุมอุณหภูมิของฟิล์มในระหว่างกระบวนการผลิตอย่างต่อเนื่อง

ผ่านกระบวนการอัตโนมัติต่อเนื่องที่กล่าวข้างต้นสายระบายความร้อนลูกกลิ้งฟิล์มตระหนักถึงกระบวนการผลิตอัตโนมัติเต็มรูปแบบตั้งแต่การรับฟิล์ม การทำความเย็น การทำให้แห้ง ไปจนถึงการตัดขั้นสุดท้าย การพับ และการวางซ้อน ซึ่งช่วยปรับปรุงระดับระบบอัตโนมัติและประสิทธิภาพการผลิตของสายการผลิตผลิตภัณฑ์ยางอย่างมีนัยสำคัญ
